使用证书认证SSL VPN

一、首先获得以下三种证书

1、根证书,直接找用户要即可

2、给防火墙签发的证书

首先在防火墙界面生成一个证书请求

填写下面内容,选择“基于文件”

将生成的文件发送给CA管理员。签名后导入即可。

  1. 客户端证书

前者是私钥,后者证书请求。将client.csr发送给CA管理员进行签名,得到

如果得到的”.cer”文件,那么直接将后缀改成“.crt”

客户端证书采用OPENSSL来制作:

1,生成客户端私钥

openssl genrsa -des3 -out client.key 1024

2,生成客户端证书请求

openssl req -new -key client.key -out client.csr

  1. 防火墙端配置

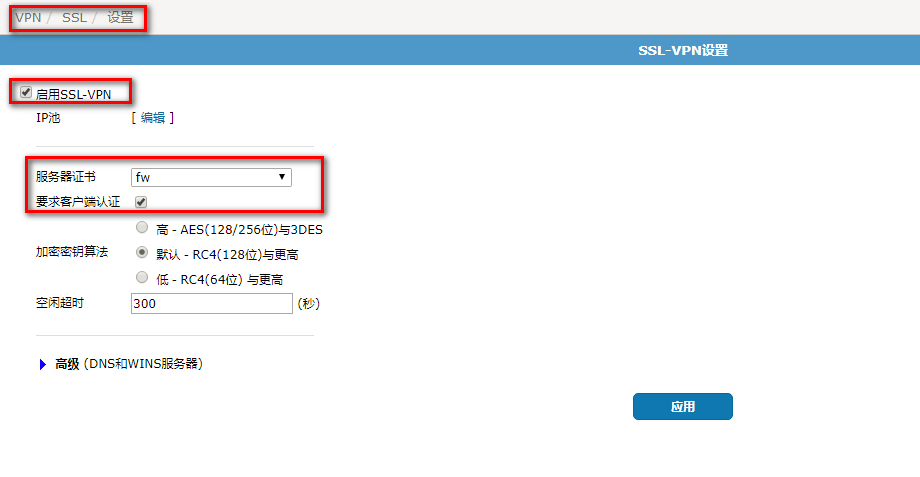

1、进入“VPN/SSL/设置”里,设置启用ssl-vpn,然后服务器证书选择CA管理员所签发的证书,然后选择“要求客户端认证”。这两个步骤是关键。后面的配置就和普通ssl vpn配置没有任何区别了。

2、新建账号test,设置密码。如下图所示。

3、建立用户组。在“设置用户/用户组”选择新建用户组。注意,要选择“允许使用SSL-VPN”,这样就把该用户组与SSLVPN绑定了。

4、设置路由。缺省状态下,给ssl vpn用户分配的地址是10.0.0.1-10.0.0.10。所以要给ssl.root增加一个路由,就是10.0.0.0/24网段。如下图所示。

5、添加策略。策略分为两条,一个是认证策略,一个是控制策略。

认证策略是从“拨入接口”到内网,动作设置为“SSL VPN”,用户认证选择我们前面所建的用户组t,服务选择为ANY,时间设置为“always”

流量策略是ssl vpn隧道接口与内网接口之间建立,动作是Accept。如下图所示。

  1. 客户端配置

建议windows10作为客户端。首先安装客户端软件。

http://update.easynetworks.com.cn/download/sslvpn/ksoft-installer.exe

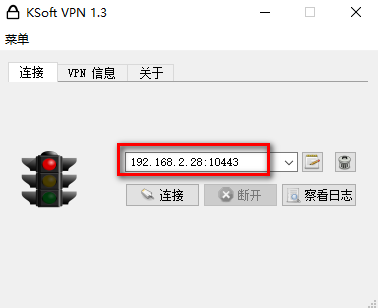

安装完毕后,会进入该界面。在此处设置“拨号目标IP地址:10443”

选择 ,进入配置界面



CA证书指的是根证书。

用户证书是用户申请后被签发的证书

用户密钥是用户生成私钥。

然后输入用户私钥的密码“123456”

完成以上操作后,点击连接,然后在提示下,输入用户名test,密码123456

灯变成绿色,表明vpn通道建成。

注意:完成通道建立后,会自动缩小到屏幕的右下角,图标如下。
